Что такое GRAF
GRAF — современная кровельная система для промышленных зданий, в которой вместо тяжёлой сухой стяжки применяется противопожарный слой СТГ.
Такое решение позволяет снизить массу кровельного пирога, уменьшить нагрузку на несущие конструкции, сократить объём монтажных операций и обеспечить требуемые пожарно-технические характеристики системы.

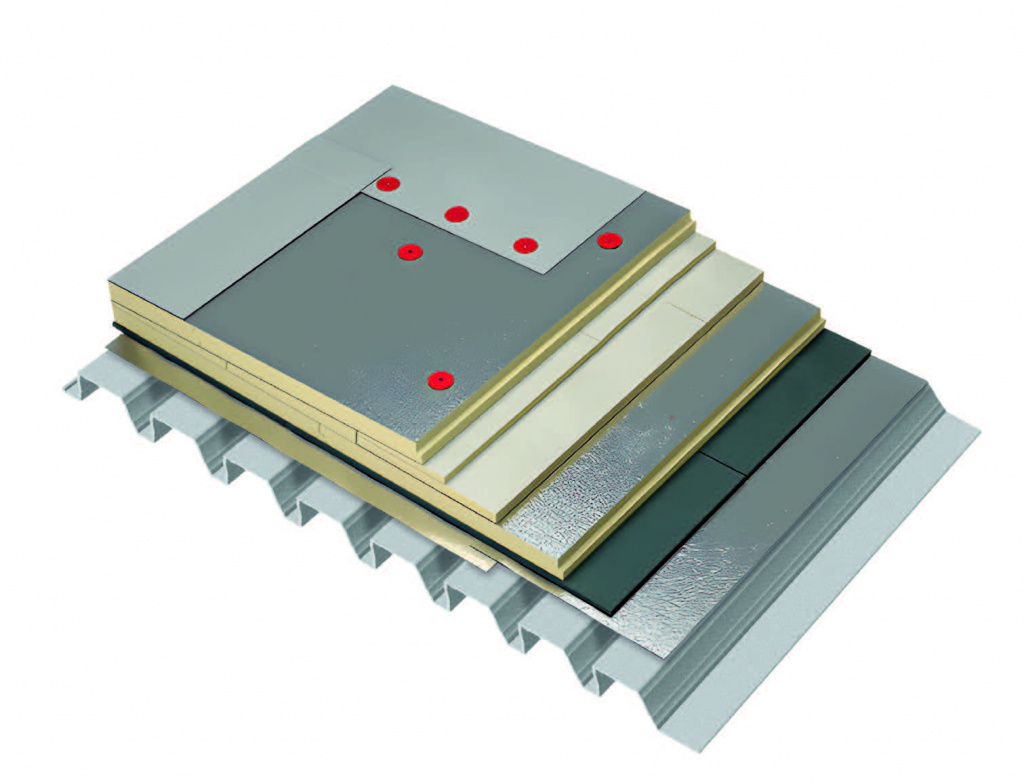

- 1 Гидроизоляция
- 2 Теплоизоляция (PIR)
- 3 Противопожарный слой (СТГ STALLIN)
- 4 Пароизоляция
- 5 Несущий профнастил STALLIN (профиль серии СТ)
Преимущества системы GRAF
Лёгкая конструкция
Снижает нагрузку на несущий каркас и массу кровельной системы.
К0, RE15
Обеспечивает требуемые противопожарные характеристики кровли.
Быстрый монтаж
Меньше монтажных операций — выше скорость устройства кровли.
Экономия логистики
Меньший объём и масса материалов сокращают затраты на доставку.
Меньше крановых работ
Снижает потребность в тяжёлой технике при монтаже системы.
Стабильность PIR
Теплоизоляция сохраняет форму и характеристики при монтаже.
Сравнение с другими решениями
|
|

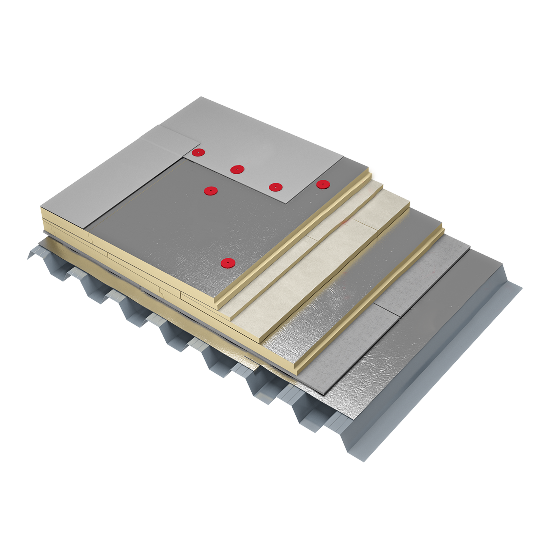

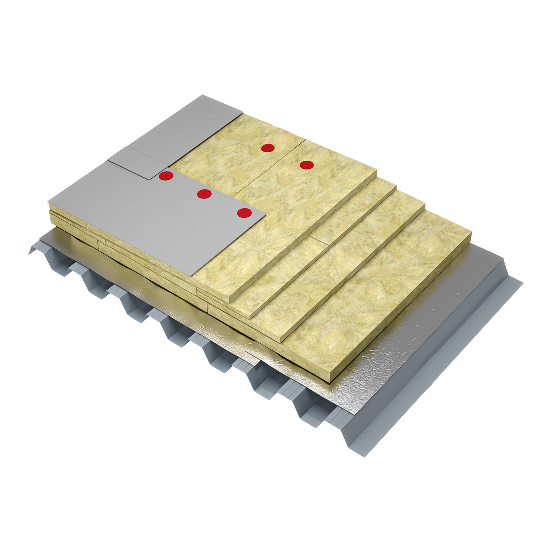

Кровля с ватой | Кровля с PIR (ЦСП) |
Кровельная система GRAF |
|---|---|---|---|
|
|
|
|
|
| Вес, кг/м² | 20 | 37 | 7 |
| Высота утеплителя | 150 мм | 114 мм | 90 мм |
| Износ теплоизоляции | Вытаптывается, намокает | Нет | Нет |
| Монтажные работы | Стандартный объём работ | Дополнительная укладка ЦСП | Меньше операций, без ЦСП |
| Нагрузка на конструкцию | Средняя | Высокая | Минимальная среди сравниваемых решений |
Что ещё понадобится для реализации проекта
Комплексные решения и материалы для проектирования и строительства надёжной и эффективной кровельной системы
Решение
Кровля
Комплексное решение для устройства кровель промышленных зданий с применением систем STALLIN.
Решение
Изолированная кровля
Утеплённая кровельная система для объектов, где важны энергоэффективность, скорость монтажа и эксплуатационная надёжность.
Продукт
Профнастил серии СТ
Несущий профнастил является основанием кровельной системы и подбирается с учётом пролётов, нагрузок и конструктивной схемы объекта.
Документация
Инженерный центр
Сертификаты, типовые узлы, технические альбомы, инструкции и инженерные материалы для проектирования и согласования решений.
Реализованные объекты
Эффективность кровельной системы GRAF подтверждается не только расчётами, но и успешной эксплуатацией на различных объектах по всей России.
Подберём кровельную систему под ваш объект
Поможем подобрать оптимальный состав кровельной системы ST GRAF с учётом пролётов, расчётных нагрузок, требований пожарной безопасности и условий эксплуатации объекта.
