Техническая карточка
Профнастил СТ150-840
Несущий профилированный лист рабочей шириной 840 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 840 мм |
| Габаритная ширина, мм | ~878 мм |
| Высота профиля | 153 мм |
| Толщина | 0,7; 0,75; 0,8; 0,9; 1,0; 1,1; 1,2; 1,25; 1,3; 1,4; 1,5 мм |
| Покрытие | оцинкованное, оцинкованное с покрытием, нержавеющее |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

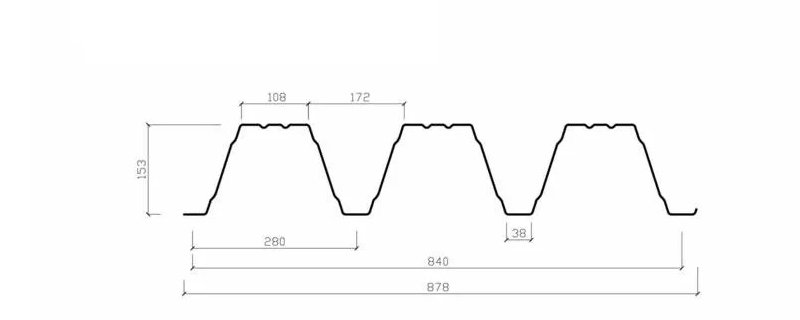

Геометрия и характеристики профнастила СТ150-840
Условное обозначение
СТ150-840-1,5
СТнесущий профиль
150высота профиля, мм
840монтажная (рабочая) ширина, мм
1,5толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ150-840 | 0,7 | 10,36 | 8,54 | 10,17 | 329,20 | 40,52 | 45,46 | 1500 |
| 0,8 | 11,84 | 9,70 | 11,55 | 382,57 | 46,67 | 53,31 | ||
| 0,9 | 13,32 | 10,86 | 12,93 | 436,87 | 52,85 | 61,37 | ||
| 1,0 | 14,80 | 12,03 | 14,32 | 492,01 | 59,07 | 69,63 | ||
| 1,1 | 16,43 | 13,3 | 15,84 | 547,89 | 65,31 | 78,08 | ||
| 1,2 | 17,76 | 14,35 | 17,08 | 604,4 | 71,58 | 86,68 | ||
| 1,3 | 19,24 | 15,51 | 18,46 | 661,5 | 77,88 | 95,43 | ||
| 1,4 | 20,72 | 16,67 | 19,85 | 719,08 | 84,19 | 104,3 | ||
| 1,5 | 22,2 | 17,83 | 21,23 | 777,08 | 90,51 | 113,27 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,7 | 4 | 722,8 | 789,3 | 502,9 | 1976,3 | 571,5 | 1522,5 |
| 5 | 462,6 | 303,1 | 402,3 | 758,9 | 457,2 | 584,6 | |
| 6 | 321,3 | 175,4 | 321,3 | 439,2 | 381 | 338,3 | |
| 0,8 | 4 | 832,5 | 917,2 | 632,6 | 2296,8 | 718,9 | 1769,4 |
| 5 | 532,8 | 352,2 | 506,1 | 882 | 575,1 | 679,4 | |
| 6 | 370 | 203,8 | 370 | 510,4 | 462,5 | 393,2 | |
| 0,9 | 4 | 942,8 | 1054,6 | 773,5 | 2640,8 | 879 | 2034,4 |
| 5 | 603,4 | 405 | 603,4 | 1014 | 703,2 | 781,2 | |
| 6 | 419 | 234,4 | 419 | 586,8 | 523,8 | 452,1 | |
| 1,0 | 4 | 1053,7 | 1179,6 | 925 | 2953,8 | 1051,2 | 2275,5 |
| 5 | 674,4 | 453 | 674,4 | 1134,3 | 841 | 873,8 | |
| 6 | 468,3 | 262,1 | 468,3 | 656,4 | 585,4 | 505,7 | |
| 1,2 | 4 | 1276,9 | 1449,1 | 1258,5 | 3628,5 | 1430,1 | 2795,3 |
| 5 | 817,2 | 556,4 | 817,2 | 1393,3 | 1021,5 | 1073,4 | |
| 6 | 567,5 | 322 | 567,5 | 806,3 | 709,4 | 621,2 | |
| 1,5 | 4 | 1614,6 | 1863,1 | 1614,6 | 4665,2 | 2018,3 | 3593,9 |
| 5 | 1033,3 | 715,4 | 1033,3 | 1791,4 | 1291,7 | 1380,1 | |
| 6 | 717,6 | 414 | 717,6 | 1036,7 | 897 | 798,7 | |
Примечание:
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной от 2 до 18 м
- марка проката по ГОСТ 14918 с пределом текучести 350 МПа
- маркировка СТ150-840 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
- расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
