Техническая карточка
Профнастил СТ206-750
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 750 мм |
| Габаритная ширина, мм | 790 мм |
| Высота профиля | 206 мм |
| Толщина | 0.8, 0.9, 1.0, 1.2, 1.5 мм |
| Покрытие | оцинкованная, оцинкованная с покрытием, нержавеющая |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

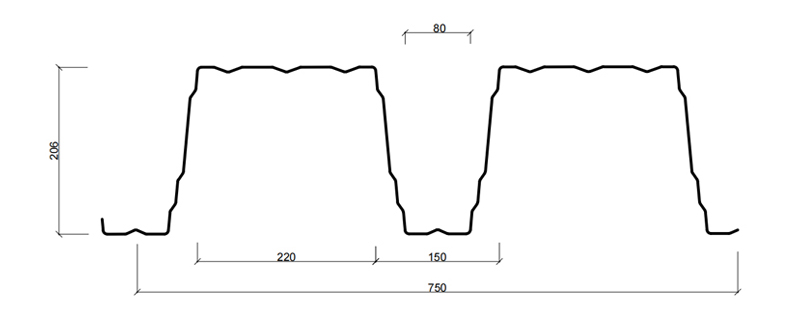

Геометрия и характеристики профнастила СТ206-750
Условное обозначение
СТ206-750-1,5
СТнесущий профиль
206высота профиля, мм
750монтажная (рабочая) ширина, мм
1,5толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ206-750 | 0,9 | 13,50 | 10,61 | 14,15 | 1028,85 | 94,85 | 111,31 | 1500 |
| 1,0 | 15,00 | 11,79 | 15,72 | 1138,73 | 105,93 | 119,26 | ||
| 1,2 | 18,00 | 14,15 | 18,86 | 1399,48 | 127,38 | 154,60 | ||
| 1,5 | 22,50 | 17,69 | 23,58 | 1844,99 | 166,58 | 206,47 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,9 | 5 | 1083 | 1033 | 435 | 2588 | 494 | 1994 |
| 6 | 752 | 548 | 362 | 1373 | 411 | 1058 | |
| 7 | 552 | 331 | 310 | 830 | 353 | 639 | |
| 8 | 423 | 213 | 271 | 534 | 308 | 411 | |
| 1,0 | 5 | 1210 | 1144 | 529 | 2865 | 601 | 2207 |
| 6 | 840 | 607 | 441 | 1520 | 501 | 1171 | |
| 7 | 61 | 367 | 378 | 919 | 430 | 708 | |
| 8 | 473 | 236 | 331 | 592 | 376 | 456 | |
| 1,2 | 5 | 1455 | 1406 | 742 | 3521 | 843 | 2713 |
| 6 | 1010 | 746 | 618 | 1868 | 702 | 1439 | |
| 7 | 742 | 451 | 530 | 1129 | 602 | 870 | |
| 8 | 568 | 290 | 464 | 727 | 527 | 560 | |
| 1,5 | 5 | 1902 | 1854 | 1120 | 4642 | 1272 | 3576 |
| 6 | 1321 | 983 | 933 | 2462 | 1060 | 1897 | |
| 7 | 971 | 595 | 800 | 1489 | 909 | 1147 | |
| 8 | 743 | 383 | 700 | 959 | 795 | 739 | |
Примечание:
- Несущая способность приведена расчётно на основе результатов испытаний Технического заключения ЦНИИСК им. В. А. Кучеренко АО «НИЦ Строительство», АО ЦНИИПРОМЗДАНИЙ
- Несущая способность определена по прочности с учетом требований СП 260.1325800.2016 при ширине опорного участка a=160 мм с коэффициентом надежности 1.0.
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной от 2 до 18 м
- марка проката по ГОСТ 14918 с пределом текучести 350 МПа
- маркировка СТ206-750 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
Все профили серии
Линейка несущего профнастила STALLIN включает профили различной высоты и геометрии для подбора решения с учётом пролётов, нагрузок и конструктивной схемы объекта.
Профнастил СТ62-985
- Рабочая ширина:
- 985 мм
- Габаритная ширина:
- ~1015 мм
- Высота профиля:
- 61 мм
- Ширина полки:
- 118 мм
Профнастил СТ90-945
- Рабочая ширина:
- 945 мм
- Габаритная ширина:
- ~985 мм
- Высота профиля:
- 87 мм
- Ширина полки:
- 140 мм
Профнастил СТ135-930
- Рабочая ширина:
- 930 мм
- Габаритная ширина:
- ~968 мм
- Высота профиля:
- 136 мм
- Ширина полки:
- —
Профнастил СТ144-860
- Рабочая ширина:
- 860 мм
- Габаритная ширина:
- ~920 мм
- Высота профиля:
- 144 мм
- Ширина полки:
- 119 мм
Профнастил СТ150-840
- Рабочая ширина:
- 840 мм
- Габаритная ширина:
- ~878 мм
- Высота профиля:
- 153 мм
- Ширина полки:
- 108 мм
Профнастил СТ160-750
- Рабочая ширина:
- 750 мм
- Габаритная ширина:
- ~788 мм
- Высота профиля:
- 159 мм
- Ширина полки:
- 108 мм
Профнастил Н75-750
- Рабочая ширина:
- 750 мм
- Габаритная ширина:
- ~800 мм
- Высота профиля:
- 75 мм
- Ширина полки:
- 92 мм
Профнастил СТ200-840
- Рабочая ширина:
- 840 мм
- Габаритная ширина:
- 880 мм
- Высота профиля:
- 200 мм
- Ширина полки:
- 220 мм
Профнастил СТ206-750
- Рабочая ширина:
- 750 мм
- Габаритная ширина:
- 790 мм
- Высота профиля:
- 206 мм
- Ширина полки:
- 220 мм
