Профнастил СТ90-945
Несущий профилированный лист рабочей шириной 945 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 945 мм |
| Габаритная ширина, мм | ~985 мм |
| Высота профиля | 87 мм |
| Толщина | 0,6; 0,7; 0,8; 0,9; 1,0; 1,1; 1,2 мм |
| Покрытие | оцинкованное, оцинкованное с покрытием, нержавеющее |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

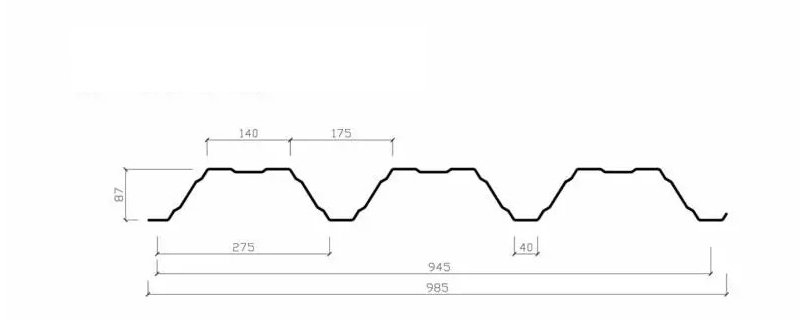

Геометрия и характеристики профнастила СТ90-945
Условное обозначение
СТ90-945-1,2
СТнесущий профиль
90высота профиля, мм
945монтажная (рабочая) ширина, мм
1,2толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ90-945 | 0,6 | 7,50 | 6,23 | 6,59 | 62,85 | 14,56 | 14,26 | 1250 |
| 0,7 | 8,75 | 7,21 | 7,63 | 74,75 | 17,11 | 17,12 | ||
| 0,8 | 10,00 | 8,19 | 8,67 | 87,11 | 19,70 | 20,16 | ||
| 0,9 | 11,25 | 9,18 | 9,71 | 99,76 | 22,31 | 23,30 | ||
| 1 | 12,5 | 10,16 | 10,75 | 112,67 | 24,93 | 26,54 | ||
| 1,1 | 13,88 | 11,24 | 11,89 | 125,81 | 27,57 | 29,88 | ||
| 1,2 | 15 | 12,12 | 12,82 | 139,17 | 30,22 | 33,31 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,6 | 2 | 888,6 | 1432,8 | 586,1 | 3587,7 | 666 | 2763,8 |
| 3 | 394,9 | 424,5 | 390,7 | 1063 | 444 | 818,9 | |
| 4 | 222,1 | 179,1 | 222,1 | 448,5 | 277,7 | 345,5 | |
| 0,7 | 2 | 1083 | 1724,9 | 765,6 | 4319,2 | 870 | 3327,3 |
| 3 | 481,3 | 511,1 | 481,3 | 1279,7 | 580 | 985,9 | |
| 4 | 270,7 | 215,6 | 270,7 | 539,9 | 338,4 | 415,9 | |
| 0,8 | 2 | 1268,9 | 2008,8 | 963,1 | 5030 | 1094,4 | 3874,9 |
| 3 | 564 | 595,2 | 564 | 1490,4 | 704,9 | 1148,1 | |
| 4 | 317,2 | 251,1 | 317,2 | 628,7 | 396,5 | 484,4 | |
| 0,9 | 2 | 1458,8 | 2297,4 | 1177,6 | 5752,8 | 1338,2 | 4431,8 |
| 3 | 648,3 | 680,7 | 648,3 | 1704,5 | 810,4 | 1313,1 | |
| 4 | 364,7 | 287,2 | 364,7 | 719,1 | 455,9 | 554 | |
| 1,0 | 2 | 1651,2 | 2589,7 | 1408,3 | 6484,7 | 1600,3 | 4995,6 |
| 3 | 733,9 | 767,3 | 733,9 | 1921,4 | 917,3 | 1480,2 | |
| 4 | 412,8 | 323,7 | 412,8 | 810,6 | 516 | 624,5 | |
| 1,1 | 2 | 1841,7 | 2879,6 | 1654,6 | 7210,4 | 1880,2 | 5554,7 |
| 3 | 818,5 | 853,2 | 818,5 | 2136 | 1023,2 | 1645,8 | |
| 4 | 460,4 | 359,9 | 460,4 | 901,3 | 575,5 | 694,3 | |
| 1,2 | 2 | 2032,2 | 3169 | 1915,9 | 7935,2 | 2177,2 | 6113 |
| 3 | 903,2 | 939 | 903,2 | 2351,2 | 1129 | 1811,3 | |
| 4 | 508,1 | 396,1 | 508,1 | 991,9 | 635,1 | 764,1 | |
Примечание:
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной до 14 м
- марка проката по ГОСТ 14918 с пределом текучести 320 МПа
- маркировка СТ90-945 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
- расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
