Техническая карточка
Профнастил СТ144-860
Несущий профилированный лист рабочей шириной 860 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 860 мм |
| Габаритная ширина, мм | ~920 мм |
| Высота профиля | 144 мм |
| Толщина | 0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5 мм |
| Покрытие | оцинкованное, оцинкованное с покрытием, нержавеющее |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

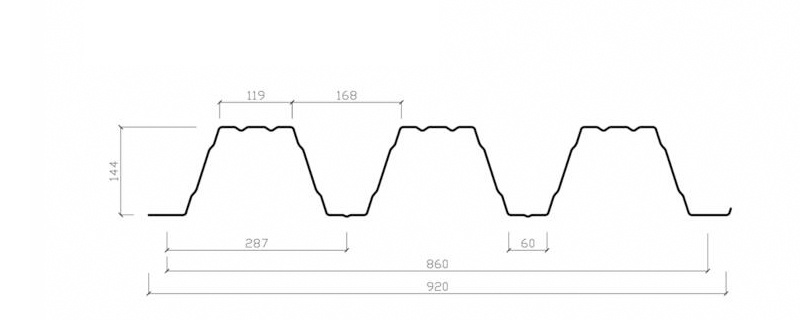

Геометрия и характеристики профнастила СТ144-860
Условное обозначение
СТ144-860-1,5
СТнесущий профиль
144высота профиля, мм
860монтажная (рабочая) ширина, мм
1,5толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ144-860 | 0,7 | 10,36 | 8,54 | 9,93 | 313,78 | 43,06 | 43,69 | 1500 |
| 0,8 | 11,84 | 9,70 | 11,28 | 367,81 | 49,70 | 51,97 | ||
| 0,9 | 13,32 | 10,86 | 12,63 | 420,57 | 56,27 | 59,94 | ||
| 1,0 | 14,80 | 12,03 | 13,98 | 474,17 | 62,88 | 68,14 | ||
| 1,1 | 16,43 | 13,3 | 15,47 | 528,5 | 76,51 | 69,51 | ||
| 1,2 | 17,76 | 14,35 | 16,68 | 583,48 | 76,17 | 85,06 | ||
| 1,3 | 19,24 | 15,51 | 18,04 | 639,01 | 82,85 | 93,74 | ||
| 1,4 | 20,72 | 16,67 | 19,39 | 695,05 | 89,53 | 102,56 | ||
| 1,5 | 22,2 | 17,83 | 20,74 | 751,49 | 96,23 | 111,48 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,7 | 4 | 768,1 | 752,3 | 511,8 | 1883,8 | 581,5 | 1451,2 |
| 5 | 491,6 | 288,9 | 409,4 | 723,4 | 465,2 | 557,3 | |
| 6 | 341,4 | 167,2 | 341,2 | 418,6 | 387,7 | 322,5 | |
| 0,8 | 4 | 886,6 | 881,8 | 643,8 | 2208,1 | 731,5 | 1701,1 |
| 5 | 567,4 | 338,6 | 515 | 989 | 585,2 | 653,2 | |
| 6 | 394 | 196 | 394 | 490,7 | 487,7 | 378 | |
| 0,9 | 4 | 1003,8 | 1008,3 | 787,1 | 2524,9 | 894,5 | 1945,1 |
| 5 | 642,4 | 387,2 | 629,7 | 969,6 | 715,6 | 746,9 | |
| 6 | 446,1 | 224,1 | 446,1 | 561,1 | 557,7 | 432,2 | |
| 1,0 | 4 | 1121,7 | 1136,8 | 941,3 | 2846,7 | 1069,7 | 2193 |
| 5 | 717,9 | 436,5 | 717,9 | 1093,1 | 855,8 | 842,1 | |
| 6 | 498,5 | 252,6 | 498,5 | 632,6 | 623,2 | 487,3 | |
| 1,2 | 4 | 1358,8 | 1398,9 | 1280,6 | 3502,9 | 1455,3 | 2698,5 |
| 5 | 869,6 | 537,2 | 869,6 | 1345,1 | 1087 | 1036,2 | |
| 6 | 603,9 | 310,9 | 603,9 | 778,4 | 754,9 | 599,7 | |
| 1,5 | 4 | 1716,6 | 1801,7 | 1716,6 | 4511,6 | 2115,8 | 3475,6 |
| 5 | 1098,7 | 691,9 | 1098,7 | 1732,4 | 1373,3 | 1334,6 | |
| 6 | 763 | 400,4 | 763 | 1002,6 | 953,7 | 772,3 | |
Примечание:
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной от 2 до 18 м
- марка проката по ГОСТ 14918 с пределом текучести 350 МПа
- маркировка СТ144-860 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
- расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
