Профнастил СТ135-930

Несущий профилированный лист рабочей шириной 930 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.

Характеристика	Значение
Рабочая ширина	930 мм
Габаритная ширина, мм	~968 мм
Высота профиля	136 мм
Толщина	0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5 мм
Покрытие	оцинкованное, полимерное
Марка проката по	ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020
Класс Zn	100, 140, 200, 275, 350 г/м2
Сталь с покрытием RAL	Полиэфир, ПВДФ, Полиуретан, Пластизоль
Производится по	ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019

Характеристика

Значение

Рабочая ширина

930 мм

Габаритная ширина, мм

~968 мм

Высота профиля

136 мм

Толщина

0,7; 0,8; 0,9; 1,0; 1,1; 1,2; 1,3; 1,4; 1,5 мм

Покрытие

оцинкованное, полимерное

Марка проката по

ГОСТ Р 52246-2016: 220, 280, 320, 350
ГОСТ 14918-2020

Класс Zn

100, 140, 200, 275, 350 г/м2

Сталь с покрытием RAL

Полиэфир, ПВДФ, Полиуретан, Пластизоль

Производится по

ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019

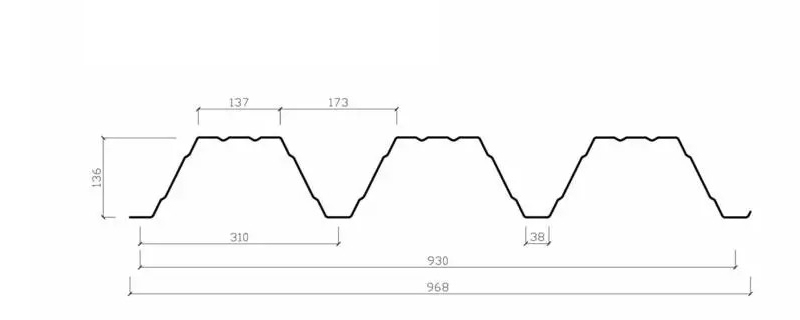

Геометрия и характеристики профнастила СТ135-930

Условное обозначение

СТ135-930-1,5

СТнесущий профиль

135высота профиля, мм

930монтажная (рабочая) ширина, мм

1,5толщина стальной основы, мм

Характеристики профилированного листа

Тип профиля	Толщина металла t, мм	Площадь сечения A, см²	Масса 1 п.м., кг	Масса 1 м², кг	Ix, см⁴	Wx1, см³	Wx2, см³	Ширина заготовки, мм
СТ135-930	0,7	10,50	8,65	9,36	280,45	33,64	50,96	1500
	0,8	12,00	9,83	10,64	321,18	38,40	58,36
	0,9	13,50	11,01	11,91	361,31	43,16	65,55
	1,0	15,00	12,19	13,19	401,53	48,03	72,85
	1,1	16,5	13,37	14,47	441,86	52,79	80,04
	1,2	18	14,54	15,74	482,08	57,55	87,24
	1,3	19,5	15,72	17,01	522,3	62,41	94,33
	1,4	21	16,9	18,29	562,53	67,18	101,52
	1,5	22,5	18,08	19,56	602,85	71,94	108,62

* Значения моментов инерции и сопротивления указаны при сжатых широких полках.

Предельные нагрузки и варианты укладки

Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.

Однопролётная расчётная схема

Двухпролётная расчётная схема

Трёхпролётная расчётная схема

Предельная нагрузка, кг/м²

Толщина стали, мм	Шаг опор, м	Однопролётная		Двухпролётная		Трёхпролётная
Толщина стали, мм	Шаг опор, м	ПНСП	Прогиб	ПНСП	Прогиб	ПНСП	Прогиб
0,7	4	530	561	462	1684	525	1297
	5	383	258	370	647	420	498
	6	266	149	266	374	332	288
0,8	4	683	770	581	1928	660	1485
	5	437	296	437	740	528	570
	6	303	171	303	428	379	330
0,9	4	767	866	711	2169	808	1671
	5	491	333	491	833	614	642
	6	341	193	341	482	426	371
1,0	4	854	963	850	2411	966	1857
	5	546	370	546	926	683	713
	6	379	214	379	536	474	413
1,2	4	1023	1156	1023	2894	1279	2230
	5	655	444	655	1111	818	856
	6	455	257	455	643	568	495
1,5	4	1279	1445	1279	3619	1599	2788
	5	818	555	818	1390	1023	1071
	6	568	321	568	804	710	620

Примечание:

в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной от 2 до 18 м
марка проката по ГОСТ 14918 с пределом текучести 350 МПа
маркировка СТ135-930 по ТУ 24.33.20-001-41384308-2019
ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
несущая способность для предельного состояния ПНСП – расчетная
несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
несущая способность определена без учета собственной массы профиля
расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
