Профнастил Н60-845
Несущий профилированный лист рабочей шириной 845 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 845 мм |
| Габаритная ширина, мм | ~902 мм |
| Высота профиля | 60 мм |
| Толщина | 0.55, 0.6, 0.65, 0.7, 0.8, 0.9, 1.0 мм |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280 ГОСТ 14918-2020 |
| Покрытие | оцинкованная, оцинкованная с покрытием, нержавеющая |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

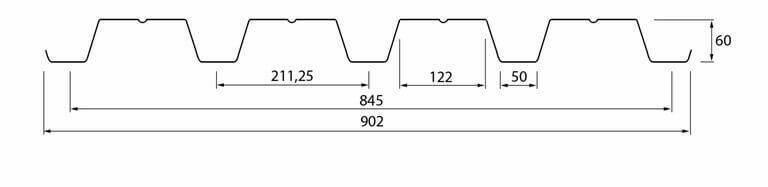

Геометрия и характеристики профнастила Н60-845
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| H60-845 | 0,7 | 8,8 | 7,39 | 8,75 | 49,2 | 14,4 | 19 | 1250 |
| 0,8 | 10 | 8,37 | 9,91 | 58 | 16,7 | 23 | ||
| 0,9 | 11,3 | 9,35 | 11,07 | 67 | 18,9 | 27,2 |
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная |
|---|---|---|---|---|
| 0,6 | 2 | 315,4 | 326,4 | 389,6 |
| 3 | 152,8 | 172,2 | 201,8 | |
| 4 | 78,8 | 99,2 | 113,5 | |
| 0,7 | 2 | 396,8 | 406,8 | 487 |
| 3 | 192,3 | 212,1 | 249,7 | |
| 4 | 99,2 | 121,9 | 140,4 | |
| 0,8 | 2 | 468 | 490,2 | 588,3 |
| 3 | 226,7 | 253 | 299,1 | |
| 4 | 117 | 145,2 | 168,2 | |
| 0,9 | 2 | 540,4 | 575,9 | 692,6 |
| 3 | 261,9 | 294,6 | 349,4 | |
| 4 | 135,1 | 168,9 | 196,5 | |
| 1,0 | 2 | 613,6 | 663,5 | 799,5 |
| 3 | 297,4 | 336,8 | 400,7 | |
| 4 | 153,4 | 192,9 | 225,4 |
- В соответствии с ГОСТ 24045-2016
- Марка проката по ГОСТ 14918-2020 с пределом текучести 215 МПа
- Маркировка Н60-845 по ГОСТ 24045-2016
- Несущая способность - указана максимально допустимая расчетная нагрузка по наименьшему значению из 2х предельных состояний по ГОСТ 27751 при сжатых широких полках
- Несущая способность определена без учета собственной массы профиля
- Расчеты выполнены с учетом требований СП260.1325800.2016, ГОСТ 27751, ГОСТ Р 58901-2020
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
Все профили серии
