Профнастил СТ160-750
Несущий профилированный лист рабочей шириной 750 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 750 мм |
| Габаритная ширина, мм | ~788 мм |
| Высота профиля | 159 мм |
| Толщина | 0,7; 0,75; 0,8; 0,9; 1,0; 1,1; 1,2; 1,25; 1,3; 1,4; 1,5 мм |
| Покрытие | оцинкованное, оцинкованное с покрытием, нержавеющее |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

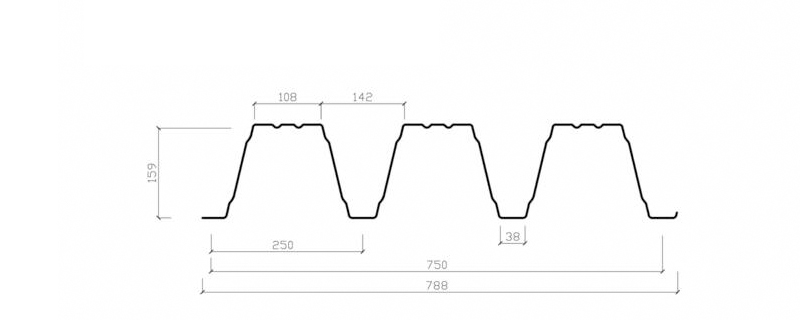

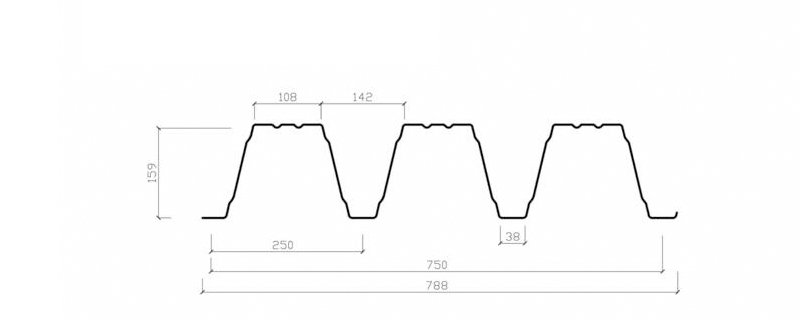

Геометрия и характеристики профнастила СТ160-750
Условное обозначение
СТ160-750-1,5
СТнесущий профиль
160высота профиля, мм
750монтажная (рабочая) ширина, мм
1,5толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ160-750 | 0,7 | 10,36 | 8,54 | 11,39 | 382,61 | 46,08 | 51,24 | 1500 |
| 0,8 | 11,84 | 9,70 | 12,94 | 444,52 | 53,05 | 60,05 | ||
| 0,9 | 13,32 | 10,86 | 14,48 | 507,52 | 60,08 | 69,12 | ||
| 1,0 | 14,80 | 12,03 | 16,03 | 571,49 | 67,15 | 78,41 | ||
| 1,1 | 16,43 | 13,3 | 17,74 | 636,33 | 74,25 | 87,89 | ||
| 1,2 | 17,76 | 14,35 | 19,13 | 701,92 | 81,37 | 97,57 | ||
| 1,3 | 19,24 | 15,51 | 20,68 | 768,2 | 88,53 | 107,4 | ||
| 1,4 | 20,72 | 16,67 | 22,23 | 835,08 | 95,71 | 117,39 | ||
| 1,5 | 22,2 | 17,83 | 23,78 | 902,47 | 102,89 | 127,49 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,7 | 4 | 822 | 917,3 | 518,7 | 2297 | 589,5 | 1769,5 |
| 5 | 526,1 | 264,7 | 415 | 882 | 471,6 | 679,5 | |
| 6 | 365,3 | 160,3 | 345,8 | 510,4 | 393 | 393,2 | |
| 7 | 268,4 | 128,4 | 268,4 | 321,4 | 335,5 | 247,6 | |
| 0,8 | 4 | 946,4 | 1065,8 | 652,5 | 2668,7 | 741,5 | 2055,9 |
| 5 | 605,7 | 409,3 | 522 | 1024,8 | 593,2 | 789,5 | |
| 6 | 420,6 | 236,8 | 420,6 | 593 | 494,3 | 456,9 | |
| 7 | 309 | 149,1 | 309 | 373,5 | 386,3 | 287,7 | |
| 0,9 | 4 | 1071,8 | 1216,8 | 797,8 | 3046,9 | 906,6 | 2347,2 |
| 5 | 685,9 | 467,3 | 638,3 | 1170 | 725,3 | 901,3 | |
| 6 | 476,3 | 270,4 | 476,3 | 677,1 | 595,4 | 521,6 | |
| 7 | 350 | 170,3 | 350 | 426,4 | 437,5 | 328,5 | |
| 1,0 | 4 | 1197,9 | 1370,2 | 954,2 | 3430,9 | 1084,3 | 2643,1 |
| 5 | 766,6 | 526,1 | 763,3 | 1317,5 | 867,4 | 1014,9 | |
| 6 | 532,4 | 304,5 | 532,4 | 762,4 | 665,5 | 587,4 | |
| 7 | 391,1 | 191,7 | 391,1 | 480,1 | 488,9 | 369,9 | |
| 1,2 | 4 | 1451,6 | 1682,9 | 1298,1 | 4214 | 1475,1 | 3246,3 |
| 5 | 929 | 646,2 | 929 | 1618,2 | 1161,2 | 1246,6 | |
| 6 | 645,1 | 374 | 645,1 | 936,4 | 806,4 | 721,4 | |
| 7 | 474 | 235,5 | 474 | 589,7 | 592,5 | 454,3 | |
| 1,5 | 4 | 1835,4 | 2163,7 | 1835,4 | 5418 | 2144,6 | 4173,6 |
| 5 | 1174,7 | 830,9 | 1174,7 | 2080,5 | 1468,4 | 1602,8 | |
| 6 | 815,8 | 480,8 | 815,8 | 1204 | 1019,7 | 927,5 | |
| 7 | 599,3 | 302,8 | 599,3 | 758,2 | 749,2 | 584,1 | |
Примечание:
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной от 2 до 18 м
- марка проката по ГОСТ 14918 с пределом текучести 350 МПа
- маркировка СТ160-750 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
- расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
Все профили серии
