Техническая карточка
Профнастил СТ62-985
Несущий профилированный лист рабочей шириной 985 мм. Здесь собраны данные для подбора профиля и проектирования: геометрия, характеристики сечения, расчётные схемы, предельные нагрузки и техническая документация.
Цвет покрытия (RAL)
Выбранный цвет: Цинк
| Характеристика | Значение |
|---|---|
| Рабочая ширина | 985 мм |
| Габаритная ширина, мм | ~1015 мм |
| Высота профиля | 61 мм |
| Толщина | 0.6, 0.7, 0.75, 0.8, 0.9, 1.0, 1.1, 1.2, 1.25 мм |
| Покрытие | оцинкованное, оцинкованное с покрытием, нержавеющее |
| Марка проката по |
ГОСТ Р 52246-2016: 220, 280, 320, 350 ГОСТ 14918-2020 |
| Класс Zn | 100, 140, 200, 275, 350 г/м2 |
| Сталь с покрытием RAL | Полиэфир, ПВДФ, Полиуретан, Пластизоль |
| Производится по | ГОСТ Р 24045-2016, ТУ 24.33.20- 001-41384308-2019 |

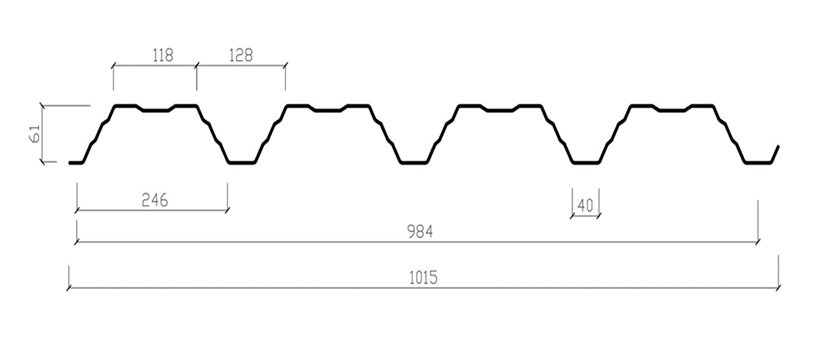

Геометрия и характеристики профнастила СТ62-985
Условное обозначение
СТ62-985-1,2
СТнесущий профиль
62высота профиля, мм
985монтажная (рабочая) ширина, мм
1,2толщина стальной основы, мм
Характеристики профилированного листа
| Тип профиля | Толщина металла t, мм | Площадь сечения A, см² | Масса 1 п.м., кг | Масса 1 м², кг | Ix, см⁴ | Wx1, см³ | Wx2, см³ | Ширина заготовки, мм |
|---|---|---|---|---|---|---|---|---|
| СТ62-985 | 0,6 | 7,50 | 6,23 | 6,33 | 31,86 | 10,07 | 10,63 | 1250 |
| 0,7 | 8,75 | 7,21 | 7,33 | 38,06 | 11,85 | 12,87 | ||
| 0,8 | 10,00 | 8,19 | 8,33 | 44,40 | 13,63 | 15,19 | ||
| 0,9 | 11,25 | 9,18 | 9,32 | 50,86 | 15,43 | 17,59 | ||
| 1 | 12,5 | 10,16 | 10,32 | 57,46 | 17,23 | 20,06 | ||
| 1,1 | 13,88 | 11,24 | 11,42 | 64,15 | 19,02 | 22,6 | ||
| 1,2 | 15 | 12,12 | 12,32 | 70,91 | 20,83 | 25,19 |
* Значения моментов инерции и сопротивления указаны при сжатых широких полках.
Предельные нагрузки и варианты укладки
Расчётные значения предельных нагрузок в зависимости от толщины стали, шага опор и расчётной схемы.
Однопролётная
расчётная схема
Двухпролётная
расчётная схема
Трёхпролётная
расчётная схема
Предельная нагрузка, кг/м²
| Толщина стали, мм | Шаг опор, м | Однопролётная | Двухпролётная | Трёхпролётная | |||
|---|---|---|---|---|---|---|---|
| ПНСП | Прогиб | ПНСП | Прогиб | ПНСП | Прогиб | ||
| 0,6 | 2 | 657 | 611,1 | 657 | 1530,2 | 821,2 | 1178,8 |
| 3 | 292 | 181,1 | 292 | 453,4 | 365 | 349,3 | |
| 4 | 164,2 | 76,4 | 164,2 | 191,3 | 205,3 | 147,3 | |
| 0,7 | 2 | 773,1 | 730 | 773,1 | 1827,9 | 966,4 | 1408,2 |
| 3 | 343,6 | 216,3 | 343,6 | 541,6 | 429,5 | 417,2 | |
| 4 | 193,3 | 91,3 | 193,3 | 228,5 | 241,6 | 176 | |
| 0,8 | 2 | 889,2 | 851,6 | 889,2 | 2132,4 | 1111,5 | 1642,8 |
| 3 | 395,2 | 252,3 | 395,2 | 631,8 | 494 | 486,7 | |
| 4 | 222,3 | 106,5 | 222,3 | 266,6 | 277,9 | 205,3 | |
| 0,9 | 2 | 1006,6 | 975,5 | 1006,6 | 2442,7 | 1258,3 | 1881,8 |
| 3 | 447,4 | 289 | 447,4 | 723,8 | 559,2 | 557,6 | |
| 4 | 251,7 | 121,9 | 251,7 | 305,3 | 314,6 | 235,2 | |
| 1,0 | 2 | 1124,1 | 1102,1 | 1124,1 | 2759,7 | 1405,1 | 2126 |
| 3 | 499,6 | 326,6 | 499,6 | 817,7 | 624,5 | 629,9 | |
| 4 | 281 | 137,8 | 281 | 345 | 351,3 | 265,7 | |
| 1,1 | 2 | 1240,9 | 1230,4 | 1240,9 | 3081 | 1551,1 | 2373,5 |
| 3 | 551,5 | 364,6 | 551,5 | 912,9 | 689,4 | 703,3 | |
| 4 | 310,2 | 153,8 | 310,2 | 385,1 | 387,8 | 296,7 | |
| 1,2 | 2 | 1358,9 | 1360,1 | 1358,9 | 3405,7 | 1698,7 | 2623,6 |
| 3 | 604 | 403 | 604 | 1009,1 | 755 | 777,4 | |
| 4 | 339,7 | 170 | 339,7 | 425,7 | 424,7 | 328 | |
Примечание:
- в соответствии с ТУ 24.33.20-001-41384308-2019 профили могут изготавливаться длиной до 14 м
- марка проката по ГОСТ 14918 с пределом текучести 320 МПа
- маркировка СТ62-985 по ТУ 24.33.20-001-41384308-2019
- ПНСП – потеря несущей способности профиля с учетом устойчивости стенки профиля
- несущая способность для предельного состояния ПНСП – расчетная
- несущая способность для предельных состояний L/150, L/200, L/250 (предельно допустимый прогиб в пределах пролета длиной L) – расчетная
- несущая способность определена без учета собственной массы профиля
- расчет выполнен по СП 16.13330.2017 и СП 260.1325800.2016 с коэффициентом надежности 1,0
Материалы для проектирования
Техническая документация
ГОСТ, ТУ, технические альбомы и другие инженерные материалы.
Открыть документы →Нормативная документация
Производится по: ГОСТ 24045-2016, ТУ 24.33.20-001-413 84308-2019
Соответствует требованиям: ГОСТ 58901-2020, СП 16.13330.2017, СП 260.1325800.2016
Проверено и испытано
Сертифицировано
